各種紡織皮結、皮圈的型號與規格對應說明

文章詳細說明了各種有梭織機的皮結型號與規格、皮圈型號和尺寸（緩沖圈）,包含P3、P5、P7、P11、P21、P101、P105、P106、P103、P104、P114、P33、P34等型號織布機皮結（投梭結）和B401R、B402、B403、B404、B405、B406、B407R、B411、B408、B409、B410、B412等型號的紡織皮圈尺寸參數，產品廣泛用于棉織機、毛織機、絲織機、玻纖織機等不同型號紡織設備。供廣大紡織同行參考學習。

P3皮結的尺寸：長135mm*寬39mm*高42mm；P5R偏心皮結：長88mm*25mm*26mm；P7R投梭結參數：長115mm*寬33mm*高36mm；P11皮結尺寸：長82mm*寬23mm*25；P21R紡織投梭結尺寸：長112mm*32mm*35mm；P101RG織機皮結參數：長108mm*寬30.5mm*高32mm（與R00-2/3外形相似）；P105R皮結數值：長85mm*寬25mm*高26mm；P106參數：長94mm*寬25mm*高度28mm；P114R尺寸：長115mm*寬39mm*高38mm；P33/34R-S參數：長108mm*寬30.5mm*高度32mm；P33/34R-M尺寸：長度110mm*寬度32mm*高度33mm；P103R-A有邊皮結參數：長度103mm*寬度60mm*高度34mm。

皮圈的型號：B401（高38mm*內長255mm）、B402R（高38mm*內長260mm）、B403（高32mm*內長260mm）、B404（高38mm*內長266mm）、B405（高38mm*260，R00-1A=265mm）、B406（高38mm*內長266mm）、B407（高38mm*內長266mm）、B408（高32mm*內長292mm）、B409（高38mm*內長298mm）、B410（高38mm*內長285mm）、B411（高38mm*內長280mm，皮圈體3331B）、B412（高38mm*內長275mm）、B413（高38mm*內長266mm）、B414（高38mm*內長260mm）、B416（高38mm*內長280mm）、B419（高38mm*內長295mm），部分皮圈（緩沖圈）型號規格中的長度相同，型號不同是由于外形和組件差別的原因。

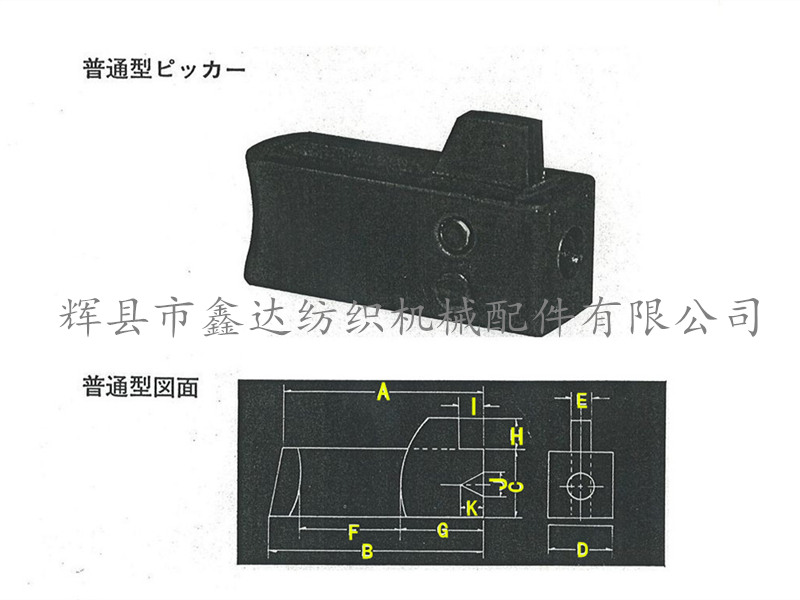

JAPAN牛皮結（投梭結）外形圖片，標注尺寸A、B、C、D、E、F、G、H、I、J、K的準確數值請與下圖的牛皮紡織投梭結型號規格說明表對應（紡織皮結的底部與側面夾角值不體現）：

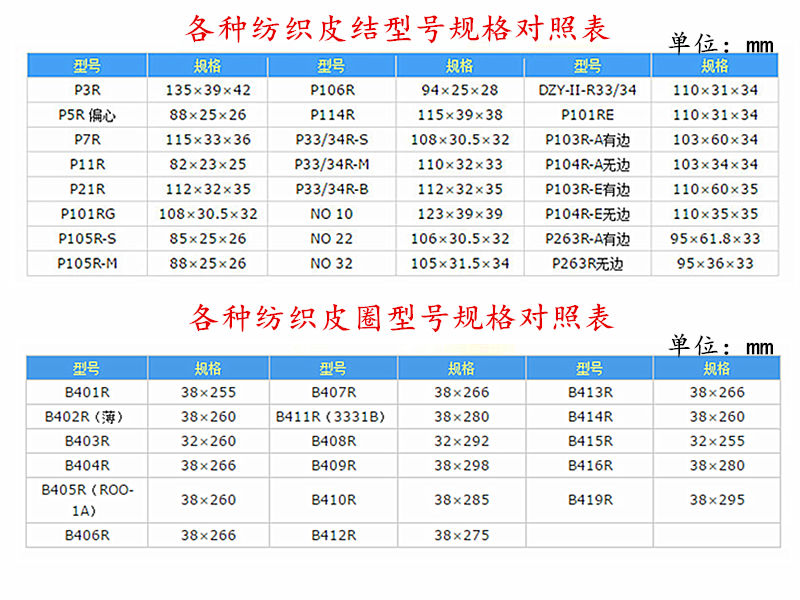

不同的材料（帆布+橡膠，尼龍，高分子，牛皮、木制等）制成的皮結重量數值會有細微差別，上圖標寫的皮結重量W.g是牛皮材質克重，以上關于皮結（投梭結）、皮圈（緩沖圈）型號及規格的對應表僅供廣大紡織同行參考！
