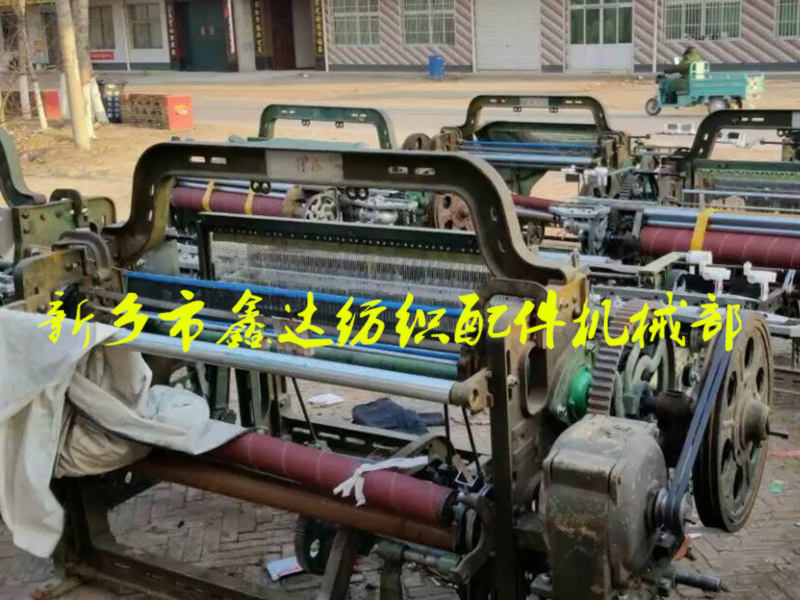

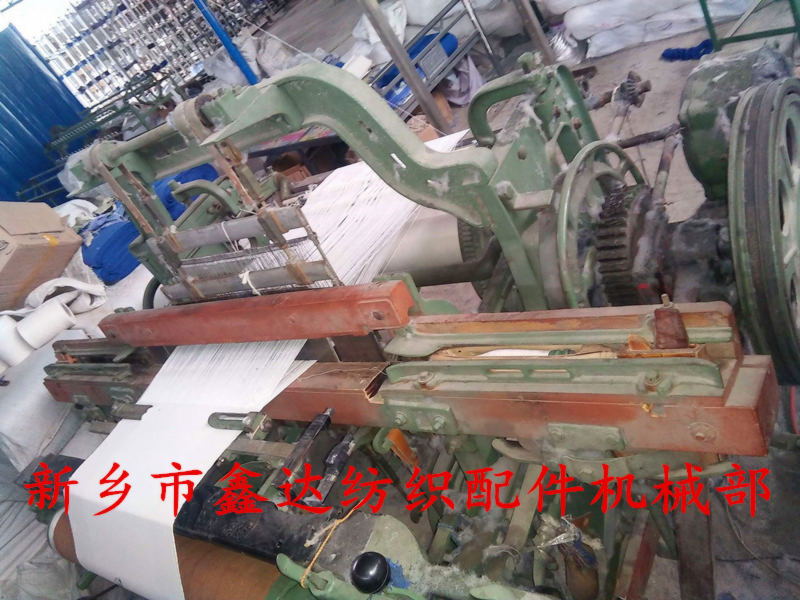

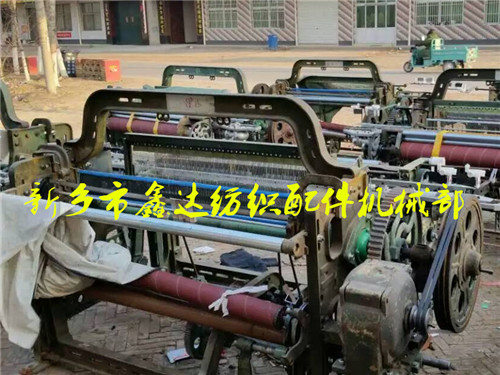

1511-44英寸織布機門幅105cm，可織造1.06米以下的布匹，電機功率0.8KW，分為手換梭和全自動換梭。
一、用途和使用范圍：1511M型織布機主要用于織造平紋棉及混紡織物，如加裝各類斜紋或多臂提綜裝置，即可織造斜紋或組織較為復雜的織物。
二、技術特征：
1、型式 下推梭不停車自動換梭式。
2、手向 分左手車和右手車。（用左手去開機器的為左手車）
3、穿筘寬度 105厘米（公稱筘幅44英寸）、110厘米（公稱筘幅46英寸）、120厘米（公稱筘幅50英寸）、125厘米（公稱筘幅52英寸）。
4、曲柄軸（彎軸）轉速 180~220轉/分（105~110厘米織布機）、170~210轉/分（120-125厘米織布機）。
5、經軸盤片間距 1074mm（44英寸織布機）、1125mm（46英寸織布機）、1226mm（50英寸織布機）、1277mm（52英寸織布機）。
6、卷布輥滿卷直徑 222mm
7、電動機轉速 960轉/分。
8、電動機 FO53-6型，功率0.8千瓦（織布機電機以0.8KW的居多）
9、機器外形尺寸 寬：2336mm（44寸織機）、2387mm（46寸織機）、2488mm（50寸織機）、2539mm（52寸織機）；深：1428mm；高：1295mm。
10、機器重量 約830KG（44寸織布機）、840KG（46寸織布機）、860KG（50寸織布機）、880KG（52寸織布機）。（不包括馬達在內的平紋踏盤織機）。
11、傳動方式 單馬達三角皮帶傳動。A1700
12、送經機構型式 半積極半消極式自動送經。
13、斷經停車裝置 停經片式機械停經。
14、開口機構型式 內側踏盤式上羅拉吊綜開口。
15、投梭機構型式 下投梭。
16、打緯機構型式 曲柄連桿式。
17、經紗保護裝置 游筘式。

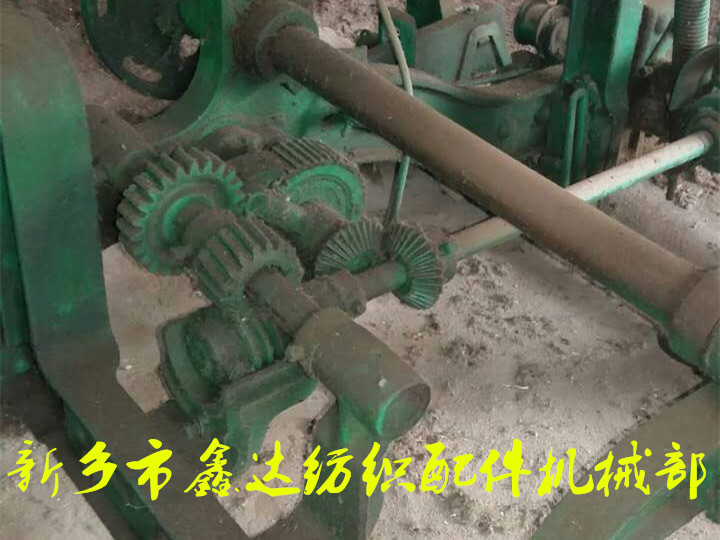

18、卷取機構型式 七齒輪間歇式。
19、斷緯自停裝置型式 緯紗凸輪控制式邊側緯紗叉。
20、緯紗補給裝置 自動換梭式。
